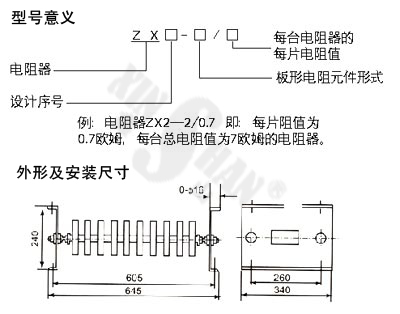

ZX2系列電阻器
用途：
1.ZX2系列電阻器適用于交流50赫茲電壓至500伏及直流電壓至440伏的電器中，主要作為電動機的起動，制動及調速之用。
2.電阻器為敞開式，應按裝在室內，并加以遮攔，以防止工作人員不慎及電阻器的帶電部分。

分類：
電阻器由ZB1和ZB2型板型電阻元件裝配而成。用ZB1型裝成的電阻器型號為ZX2-1型。用ZB2型裝成的電阻器型號為ZX2-2型。
本電阻器的容量為3.5千瓦
技術數據：
型號
+20℃時的電阻值（歐姆）
電流(A)
電阻元件匝數
康銅線尺寸(mm)
重量(kg)
備注
總的
每片
　ZX2-2/0.7
7
0.7
22.3
2×36
2.0
22.4
　　1.每架電阻器均為10片。

　　2.電阻元件為ZB2和ZB1型。

　　3.電阻元件的匝數、線規均為參考數據。

　　4.電阻器的重量均為參考數據。

　　5.阻值誤差均不大于±10%，絕緣。
　ZX2-2/0.9
9
0.9
19.9
2×36
1.8
21.3
　ZX2-2/1.1
11
1.1
17.7
2×36
1.6
20.4
　ZX2-2/1.45
14.5
1.45
15.4
2×36
1.4
19.5
　ZX2-2/1.95
19.5
1.95
13.8
2×36
1.2
18.8
　ZX2-2/2.8
28
2.8
11.2
74
2.0
22.2
　ZX2-2/3.5
35
3.5
10.1
74
1.8
21.1
　ZX2-2/4.4
44
4.4
8.9
74
1.6
20.2
　ZX2-2/5.8
58
5.8
7.7
74
1.4
19.3
　ZX2-2/8
80
8
6.6
74
1.2
18.6
　ZX2-2/12
120
12
5.4
112
1.2
20.1
　ZX2-2/18
180
18
4.4
112
1.0
19.2
　ZX2-2/21.6
216
21.6
4.0
112
0.9
18.8
　ZX2-2/27.6
276
27.6
3.5
112
0.8
18.4
　ZX2-2/37
370
37
3.1
150
0.8
19.1
　ZX2-2/48
480
48
2.7
150
0.7
18.6
　ZX2-2/68
680
68
2.3
150
0.6
18.3
　ZX2-2/96
960
96
1.9
150
0.5
18.0
　ZX2-2/140
1400
140
1.6
150
0.4
17.7
　ZX2-2/188
1880
188
1.4
150
0.35
17.6
　ZX2-2/260
2600
260
1.2
150
0.3
17.5

接線圖
